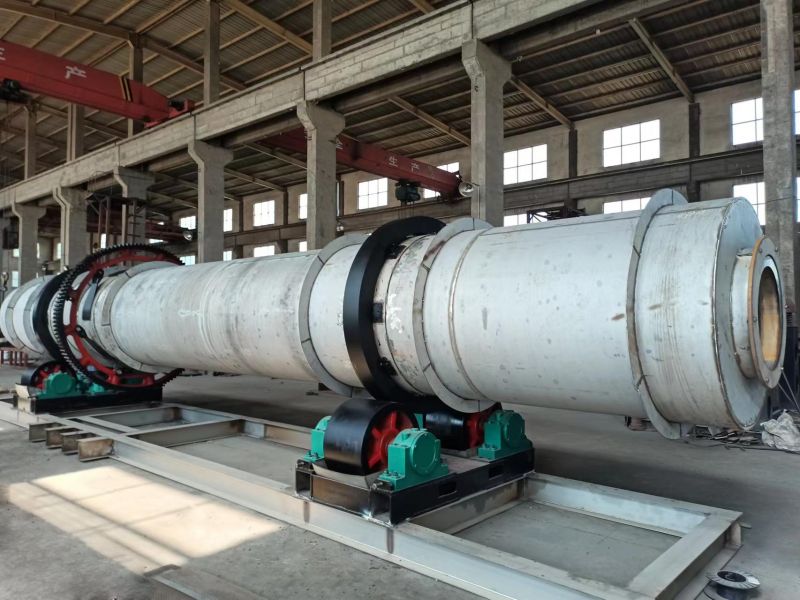

簡介：單筒冷卻機是回轉窯系統中重要設備之一，将從回轉窯出來的物料（＜1200℃）通過滾筒冷卻機筒體回轉帶動物料與空氣進行充分熱交換，使物料冷卻到100℃以下，同時提高物料質量和易磨性，具有結構簡單、運轉率高、操作維護方便等特點。工作原理：冷卻機主要由一個與水平成3-5%斜度的回轉筒體構成。内裝有揚料闆。筒體兩端借助于托圈支撐在擋、托輪裝置上，低端托圈和擋輪滾動接觸，以阻止其筒體軸向下滑動。筒體的回轉是借助于固定在筒體上的大齒圈，通過一套傳動裝置帶動。物料在揚料區被多次揚起，并均勻地抛撒，冷卻空氣與熱料進行強烈的熱交換。特别是在低溫區，可以通過改善揚料闆結構、布置形式以及調整筒體的斜度和轉速，來增加熟料與冷卻空氣的接觸時間，控制熟料的移動速度，使熟料内部的熱量有充足的時間向表面傳導，從而對溫度較低物料的熱量充分回收。技術參數：規格（直徑×長度）（m）生産能力（t/h）安裝斜度（%）電機（KW）重量（t）Φ0.9×100.8-1.53-57.516Φ1.0×121-23-51120Φ1.2×122-33-51522Φ1.5×152.5-3.53-51528Φ1.5×203-43-51535Φ1.8×184-63-518.547Φ2.0×227-83-52261Φ2.2×187-8.53-52264Φ2.2×228-103-53073Φ2.4×2412-153-54598Φ2.5×2515-203-555110Φ2.8×2816-223-555130Φ3.0×3020-253-575169Φ3.2×3628-323-590200Φ3.3×4032-363-5132237Φ3.6×3635-383-5185318Φ4.0×3650-603-5220348Φ4.0×4560-703-5250414Φ4.5×5070-753-5315576

　　球磨機是物料被破碎之後，再進行粉碎的關鍵設備。球磨機廣泛應用于水泥、矽酸鹽制品、新型建築材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生産行業，對各種礦石和其它可磨性物料進行幹式或濕式粉磨。　　性能特點　　球磨機由給料部、出料部、回轉部、傳動部(減速機、小傳動齒輪、電機、電控)等主要部分組成。中空軸采用鑄鋼件，内襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體内鑲有耐磨襯闆，具有良好的耐磨性，本機運轉平穩，性能可靠。根據物料及排礦方式，可選擇幹式球磨機和濕式格子型球磨機。　　工作原理　　本機爲卧式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機一倉，該倉内有階梯襯闆或波紋襯闆，内裝不同規格鋼球，筒體轉動産生離心力将鋼球帶到一定高度後落下，對物料産生重擊和研磨作用。物料在一倉達到粗磨後，經單層隔倉闆進入二倉，該倉内鑲有平襯闆，内有鋼球，将物料進一步研磨。粉狀物通過卸料箅闆排出，完成粉磨作業。技術參數規格型号筒體轉速(r/min)裝球量(t)進料粒度(mm)出料粒度(mm)産量電機功率(kw)重量(t)Ф900×180036～381.5≤200.075-0.890.65-218.54.6Ф900×3000362.7≤200.075-0.891.1-3.5225.6Ф1200×2400363≤250.075-0.61.5-4.83012Ф1200×3000363.5≤250.074-0.41.6-53712.8Ф1200×450032.45≤250.074-0.41.6-5.85513.8Ф1500×300029.77.5≤250.074-0.4449627515.6Ф1500×45002711≤250.074-0.44499111021Ф1500×57002812≤250.074-0.43.5-613024.7Ф1830×300025.411≤250.074-0.44502613028Ф1830×450025.415≤250.074-0.44.5-1215532Ф1830×640024.121≤250.074-0.46.5-1521034Ф1830×700024.123≤250.074-0.47.5-1724536Ф2100×300023.715≤250.074-0.46.5-3615534Ф2100×450023.724≤250.074-0.48-4324542Ф2100×700023.726≤250.074-0.48-4828050Ф2200×450021.527≤250.074-0.49-4528048.5Ф2200×650021.735≤250.074-0.414-2638052.8Ф2200×700021.735≤250.074-0.415-2838054Ф2200×750021.735≤250.074-0.415-3038056Ф2400×30002123≤250.074-0.47-5024554Ф2400×45002130≤250.074-0.48.5-6032065Ф2700×400020.740≤250.074-0.412-8040094Ф2700×450020.748≤250.074-0.412-90430102Ф3200×45001865≤250.074-0.4按工藝條件定800137

　　回轉窯是指旋轉煅燒窯(俗稱旋窯)，屬于建材設備類。回轉窯按處理物料不同可分爲水泥窯、冶金化工窯和石灰窯。水泥窯主要用于煅燒水泥熟料，分幹法生産水 泥窯和濕法生産水泥窯兩大類。冶金化工窯則主要用于冶金行業鋼鐵廠貧鐵礦磁化焙燒;鉻、鎳鐵礦氧化焙燒;耐火材料廠焙燒高鋁釩土礦和鋁廠焙燒熟料、氫氧化 鋁;化工廠焙燒鉻礦砂和鉻礦粉等類礦物。石灰窯(即活性石灰窯)用于焙燒鋼鐵廠、鐵合金廠用的活性石灰和輕燒白雲石。　　新型環保石灰回轉窯性能特點:　　1、結構，低壓損的豎式預熱器能有效提高預熱效果，經預熱後的石灰石入窯分解率可達20-25%，并可直接利用10-15mm細粒級石灰石;　　2、可靠的回轉窯兩端組合式鱗片密封。使漏風系數小于10%使用複合型耐火材料，以減少輻射熱損失;　　3、填充式、可分區通風的圓形或方形豎式冷卻器，使出冷卻器的石灰溫度爲800C+環境溫度，便于輸送、儲存，并可将入窯二次空氣預熱到7000C以上，減少了運動部件和特殊材料。　　4、原料質量高，石灰質量好;燃料熱值高，數量消耗少。　　5、石灰石粒度和煅燒時間成正比;生石灰活性度和煅燒時間，煅燒溫度成反比。　　新型環保石灰回轉窯工作原理:　　石灰回轉窯的工作過程是 經過處理後合格的石灰石存放在料倉内，經提升機提升并運入預熱器頂部料倉。預熱器頂部料倉，由上下2個料位計控制加料量，然後通過下料管将石灰石均勻分布到預熱器各各室内。 石灰石在預熱器被1150°C窯煙氣加熱到900°C左右，約有30%分解，經液壓推杆推入石灰回轉窯内，石灰石在回轉窯内經燒結分解爲CaO和CO2。分解後生成的石灰石進入冷卻器，在冷卻器内被鼓入的冷空氣冷卻到100°C一下排出。經熱交換的600°C熱空氣進入窯和煤氣混合燃燒。廢氣在兌入冷風經引風機進入袋式除塵器，再經排風機進入煙囪。 出冷卻器的石灰經振動喂料機，鏈鬥輸送機、鬥式提升機、膠帶輸送機送入石灰成品庫。根據客戶要求是否進行篩分等工序。技術參數：産品規格窯體尺寸電機功率總重量備注（m）直徑（m）長度（m）斜度（%）産量轉速（kw）（t）（t/d）（r/min）Φ2.5×402.5403.51800.44-2.4455149.61Φ2.5×502.55032000.62-1.8655187.37Φ2.5×542.5543.52800.48-1.4555196.29窯外分解窯Φ2.7×422.7423.53200.10-1.5255198.5------Φ2.8×442.8443.54500.437-2.1855201.58窯外分解窯Φ3.0×453453.55000.5-2.4775201.94------Φ3.0×483483.57000.6-3.48100237窯外分解窯Φ3.0×6036048000.3-2100310------Φ3.2×503.550410000.6-3125278窯外分解窯Φ3.3×523.3523.513000.266-2.66125283預熱分解窯Φ3.5×543.5543.515000.55-3.4220363預熱分解窯Φ3.6×703.6703.518000.25-1.25125419餘熱發電窯Φ4.0×56456423000.41-4.07315456預熱分解窯Φ4.0×604603.525000.396-3.96315510預熱分解窯Φ4.2×604.260427500.41-4.07375633預熱分解窯Φ4.3×604.3603.532000.396-3.96375583預熱分解窯Φ4.5×664.5663.540000.41-4.1560710.4預熱分解窯Φ4.7×744.774445000.35-4630849預熱分解窯Φ4.8×744.874450000.396-3.96630899預熱分解窯Φ5.0×74574460000.35-4710944預熱分解窯Φ5.6×875.68748000Max4.238001265預熱分解窯Φ6.0×95695410000Max5950×21659預熱分解窯
